Brancher un autoradio Android Auto sur une Peugeot récente ne se résume pas à faire correspondre des fils de couleur. Depuis le milieu des années 2000, la majorité des modèles Peugeot utilisent un réseau CAN piloté par le BSI (boîtier de servitude intelligent). Ce réseau gère l’alimentation accessoire, les commandes au volant et parfois le signal d’antenne. Ignorer cette couche réseau, c’est risquer l’absence de son, des commandes au volant mortes ou un poste qui redémarre en boucle.
Réseau CAN Peugeot : pourquoi le code couleur des fils ne suffit plus
Vous avez déjà remarqué que sur un véhicule ancien, il suffisait de relier le fil rouge au +12 V après contact et le jaune au +12 V permanent pour que le poste fonctionne ? Sur une Peugeot multiplexée, ces fils existent physiquement, mais le BSI peut couper l’alimentation si le bus CAN ne reçoit aucune réponse du poste d’origine. Le véhicule « attend » un dialogue numérique avant de distribuer le courant.
A voir aussi : Comment faire sa carte grise facilement chez Leclerc Auto : guide pratique
Sans adaptateur CAN-bus dédié au modèle Peugeot, le nouvel autoradio Android Auto reste muet ou se comporte de façon erratique. L’adaptateur simule la réponse que le BSI attend, déverrouille l’alimentation accessoire et traduit les signaux des commandes au volant vers un format compréhensible par le poste aftermarket.
Pour bien visualiser chaque fil et sa fonction avant de toucher au faisceau, consulter le schéma de branchement autoradio couleur fils Peugeot permet de repérer les spécificités liées au réseau CAN et d’éviter les erreurs de câblage.
A lire également : Quelles solutions adopter au lieu de remplacer complètement sa piscine ?
Connecteurs et sous-connexions d’un autoradio Android Auto sur Peugeot
Un autoradio Android Auto moderne ne se branche pas avec deux fils et une prise. L’installation implique un empilement de sous-connexions que les guides génériques passent rarement en revue dans le détail.
Les branchements à identifier sur le faisceau
Voici les connexions à prévoir lors du montage :

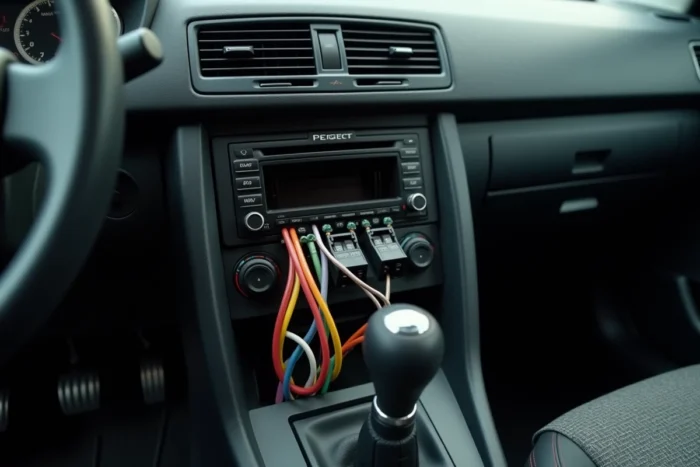

- Prise ISO d’alimentation et haut-parleurs : elle regroupe le fil rouge (+12 V après contact), le jaune (+12 V permanent), le noir (masse) et les paires de fils pour chaque haut-parleur (gris, blanc, violet, vert, avec leurs variantes rayées pour le retour négatif).
- Prise d’antenne radio : la fiche d’antenne d’origine doit être reliée à l’adaptateur fourni avec le poste, et les fils ANT doivent alimenter l’amplificateur d’antenne, sinon la réception FM sera dégradée.
- Connecteurs USB, GPS et Wi-Fi : le poste Android Auto utilise souvent une antenne GPS externe (petit connecteur SMA ou Fakra), un dongle Wi-Fi et un port USB pour la liaison avec le smartphone.
- Prise caméra de recul (RCA) et micro mains libres : deux câbles supplémentaires à tirer si vous souhaitez profiter pleinement des fonctions du poste.
Cette liste montre que l’installation dépasse largement le simple schéma couleur fils. Chaque connecteur mal raccordé peut provoquer un dysfonctionnement isolé sans affecter le reste, ce qui rend le diagnostic plus long.
Pourquoi conserver le faisceau d’origine
Plusieurs guides d’installation récents pour Peugeot insistent sur un point : ne jamais couper les fils du faisceau d’origine. Le principe est de connecter la prise véhicule au faisceau fourni avec l’autoradio via un adaptateur ISO plug and play. Couper les fils expose à des faux contacts, complique un futur démontage et peut perturber le réseau CAN du véhicule.
Adaptateur CAN-bus pour Peugeot : critères de choix selon le modèle
Tous les adaptateurs CAN-bus ne se valent pas. La compatibilité dépend du modèle exact du véhicule et de l’année de production. Un adaptateur prévu pour une Peugeot 308 phase 1 ne fonctionnera pas forcément sur une 308 phase 2, même si les prises se ressemblent physiquement.
Pourquoi cette différence ? Parce que le protocole CAN et la version du BSI varient d’une génération à l’autre. L’adaptateur doit correspondre à la fois au véhicule et au format de commande du poste Android Auto choisi.
Avant l’achat, vérifiez trois éléments :
- La référence exacte du véhicule (modèle, phase, année, motorisation), car certains adaptateurs distinguent les versions essence et diesel.
- La marque et le modèle du poste Android Auto, pour confirmer la compatibilité du connecteur de commandes au volant.
- La présence d’une sortie pour l’alimentation d’antenne (fil ANT) sur l’adaptateur, sans quoi la réception radio restera médiocre après le montage.
Vérification avant remontage du tableau de bord Peugeot
Remonter le tableau de bord sans avoir tout testé est l’erreur la plus fréquente. Une fois les garnitures en place, le moindre oubli oblige à tout démonter de nouveau.
La vérification se fait poste allumé, moteur tournant au ralenti. Testez d’abord chaque haut-parleur individuellement en jouant une source audio et en réglant la balance avant/arrière et gauche/droite. Un haut-parleur muet signale souvent une inversion de polarité sur la paire de fils correspondante.
Passez ensuite aux commandes au volant : volume, changement de source, prise d’appel. Si une touche ne répond pas, l’adaptateur CAN-bus n’est probablement pas correctement appairé au poste. Certains modèles nécessitent une programmation via une application dédiée.
Testez la réception FM, le GPS et la caméra de recul avant de refermer. Pour la caméra, passez la marche arrière et vérifiez que l’image s’affiche automatiquement. Pour le GPS, attendez que le poste capte plusieurs satellites, ce qui confirme que l’antenne GPS externe est bien raccordée et positionnée correctement (en général sous le tableau de bord, côté pare-brise).
La connexion Android Auto elle-même se teste en dernier : branchez le smartphone en USB, acceptez les autorisations et lancez une navigation. Si le téléphone se charge mais qu’Android Auto ne démarre pas, le câble USB est souvent en cause. Un câble certifié de bonne qualité résout la majorité de ces cas.
Sur une Peugeot multiplexée, un branchement autoradio réussi repose moins sur la lecture des couleurs de fils que sur le choix du bon adaptateur CAN-bus et la vérification méthodique de chaque sous-connexion. Prendre le temps de tout tester tableau de bord ouvert évite des heures de démontage supplémentaire.
